Đèn ray nam châm siêu mỏng KingLed RNCM là gì?

Đèn ray nam châm siêu mỏng KingLed RNCM là hệ chiếu sáng module sử dụng điện áp 48VDC. Các bộ đèn được gắn vào thanh ray tương thích, cho phép phối hợp nhiều kiểu chiếu sáng trên cùng một hệ thống, từ ánh sáng tán quang đến chiếu điểm và đèn thả trang trí.

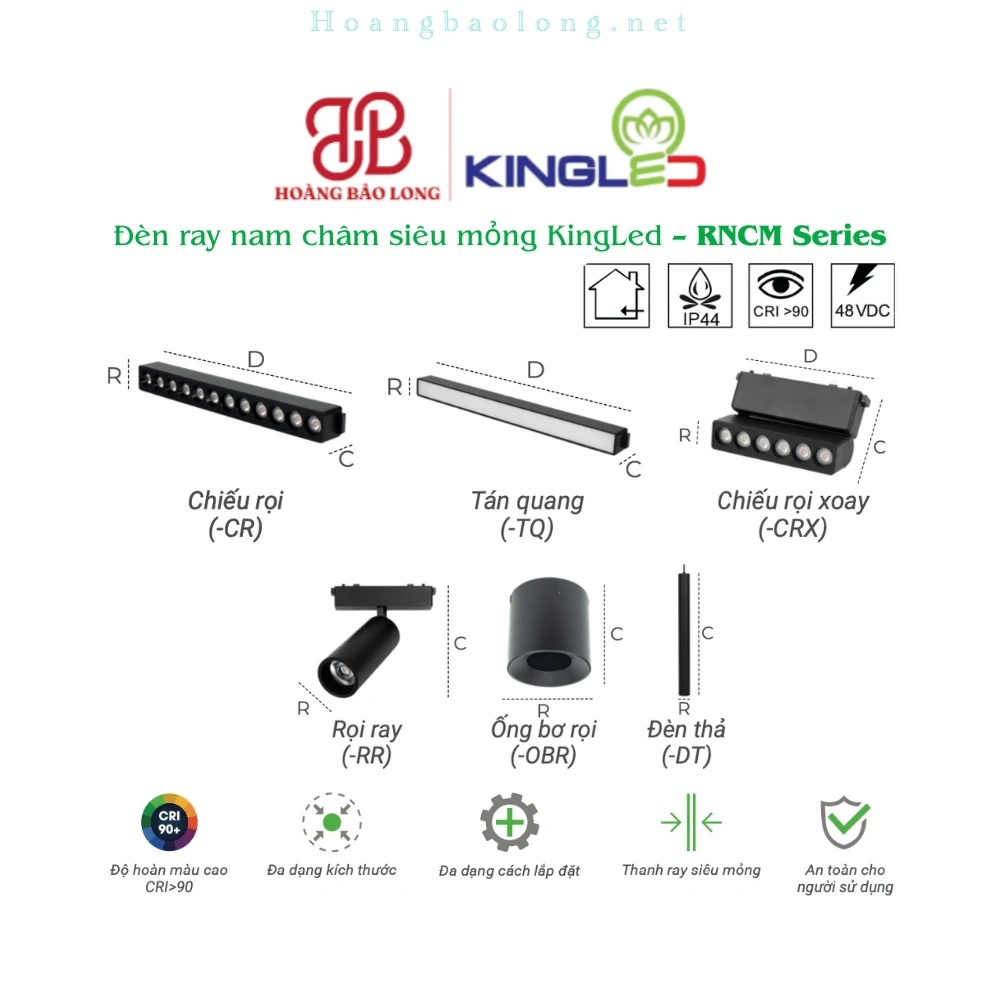

Giới thiệu RNCM Series

RNCM Series gồm 10 mã đèn thuộc sáu kiểu module:

• Đèn chiếu rọi tuyến tính CR: 6W, 12W và 18W.
• Đèn tán quang TQ: 10W và 20W.
• Đèn chiếu rọi xoay CRX: 6W và 12W.
• Đèn rọi ray RR: 9W.
• Đèn ống bơ rọi OBR: 6W.
• Đèn thả DT: 7W.

Hệ thống còn có thanh ray âm, thanh ray nổi, bộ nguồn 100W hoặc 200W, hộp che nguồn và nhiều loại khớp nối. Khách hàng có thể xem thêm các mẫu cùng hệ tại danh mục đèn ray nam châm KingLed.

Hệ thống phù hợp với nhu cầu nào?

RNCM Series phù hợp với công trình cần:

• Phối hợp chiếu sáng chung và chiếu sáng điểm.
• Làm nổi bật sản phẩm, tranh ảnh hoặc vật liệu nội thất.
• Điều chỉnh vị trí module trên thanh ray.
• Sử dụng thanh ray âm hoặc ray nổi theo thiết kế trần.
• Đồng bộ nhiều loại đèn trong cùng một không gian.
• Thiết kế chiếu sáng gọn, thân đèn màu đen.

Đặc điểm của đèn ray nam châm siêu mỏng KingLed

Hệ chiếu sáng điện áp 48VDC

Các module RNCM sử dụng điện áp 48VDC và phải hoạt động cùng bộ nguồn tương thích. Nguồn điện lưới không được cấp trực tiếp vào module hoặc thanh ray.

Hai bộ nguồn được công bố cho hệ RNCM có công suất 100W và 200W. Khi thiết kế, cần cộng tổng công suất các module trên từng nhánh ray và lựa chọn nguồn đáp ứng tải, đồng thời chừa dự phòng theo hướng dẫn kỹ thuật.

Nhiều góc chiếu cho từng nhiệm vụ

Hệ RNCM có ba mức góc chiếu:

• 24°: dùng cho đèn rọi ray, ống bơ rọi và đèn thả, phù hợp tạo điểm nhấn.
• 30°: dùng cho module CR và CRX, cho vùng chiếu tập trung.
• 100°: dùng cho module TQ, giúp ánh sáng phân bố rộng hơn.

Việc phối hợp các góc chiếu giúp hệ thống đáp ứng đồng thời nhu cầu chiếu sáng nền, làm nổi bật sản phẩm và tạo lớp ánh sáng trang trí.

Chất lượng ánh sáng CRI≥90

Các module sử dụng chip LED Samsung 2835 và có chỉ số hoàn màu CRI≥90. Đây là mức phù hợp với không gian cần thể hiện tương đối chính xác màu sắc của hàng hóa, nội thất và vật liệu trưng bày.

Catalogue công bố thông số kiểm soát chói nhỏ hơn 19. Hiệu quả chống chói thực tế vẫn phụ thuộc vào loại module, góc quan sát, độ cao lắp đặt và cách bố trí trên trần.

Vật liệu và cấp bảo vệ

Tùy từng loại module, cấu tạo được công bố gồm:

• CR và CRX: chóa nhựa, thấu kính mờ, thân nhôm.
• TQ: tấm mica tán quang, thân nhôm.
• RR, OBR và DT: mặt mica mờ, thân nhôm.
• Màu thân sản phẩm: màu đen.
• Cấp bảo vệ: IP44.

IP44 không đồng nghĩa với chống nước hoàn toàn. Sản phẩm không phù hợp với vị trí ngập nước, chịu mưa trực tiếp hoặc môi trường ngoài trời vượt quá cấp bảo vệ được công bố.

Các mã đèn thuộc RNCM Series

Module chiếu rọi CR

Nhóm CR có thiết kế dạng thanh với góc chiếu 30°, gồm:

• RNCM-6SS-CR-V/TT/T: 6W, quang thông 500 lm.
• RNCM-12SS-CR-V/TT/T: 12W, quang thông 1.100 lm.
• RNCM-18SS-CR-V/TT/T: 18W, quang thông 1.600 lm.

Module tán quang TQ

Nhóm TQ sử dụng góc chiếu 100°, phù hợp tạo ánh sáng phân bố rộng:

• RNCM-10SS-TQ-V/TT/T: 10W, quang thông 900 lm.
• RNCM-20SS-TQ-V/TT/T: 20W, quang thông 1.800 lm.

Module chiếu rọi xoay CRX

Module CRX cho phép thay đổi hướng chiếu, gồm:

• RNCM-6SS-CRX-V/TT/T: 6W, quang thông 500 lm.
• RNCM-12SS-CRX-V/TT/T: 12W, quang thông 1.100 lm.

Đèn rọi ray, ống bơ và đèn thả

Ba kiểu đèn chiếu điểm còn lại gồm:

• RNCM-9SS-RR-V/TT/T: đèn rọi ray 9W, 700 lm.
• RNCM-6SS-OBR-V/TT/T: đèn ống bơ rọi 6W, 500 lm.
• RNCM-7SS-DT-V/TT: đèn thả 7W, 550 lm.

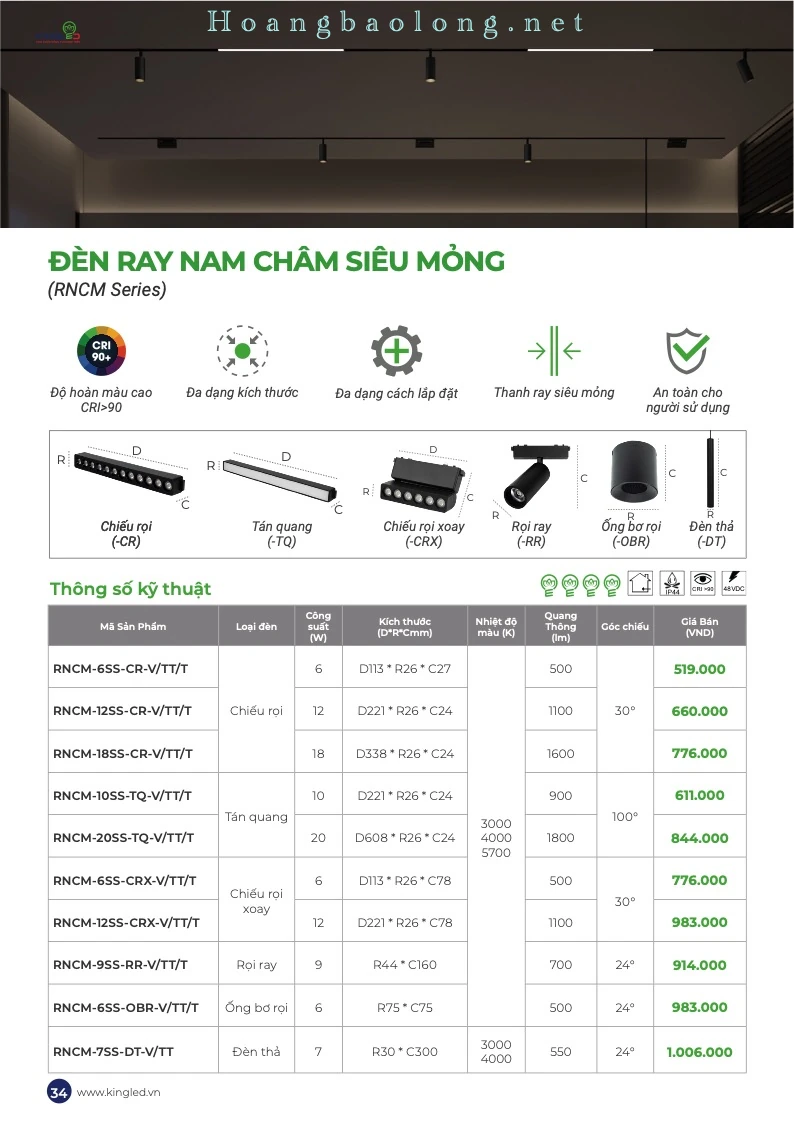

Bảng thông số kỹ thuật chung

Catalogue không công bố tuổi thọ, chỉ số chống va đập IK hoặc quy cách đóng gói riêng của từng mã. Các thông số này không nên tự bổ sung khi chưa có tài liệu xác nhận.

Bảng so sánh từng mã đèn

Trong bảng, D là chiều dài, R là chiều rộng, C là chiều cao và Ø là đường kính. Phiên bản V tương ứng 3000K, TT tương ứng 4000K và T tương ứng 5700K theo catalogue được sử dụng cho bài viết này.

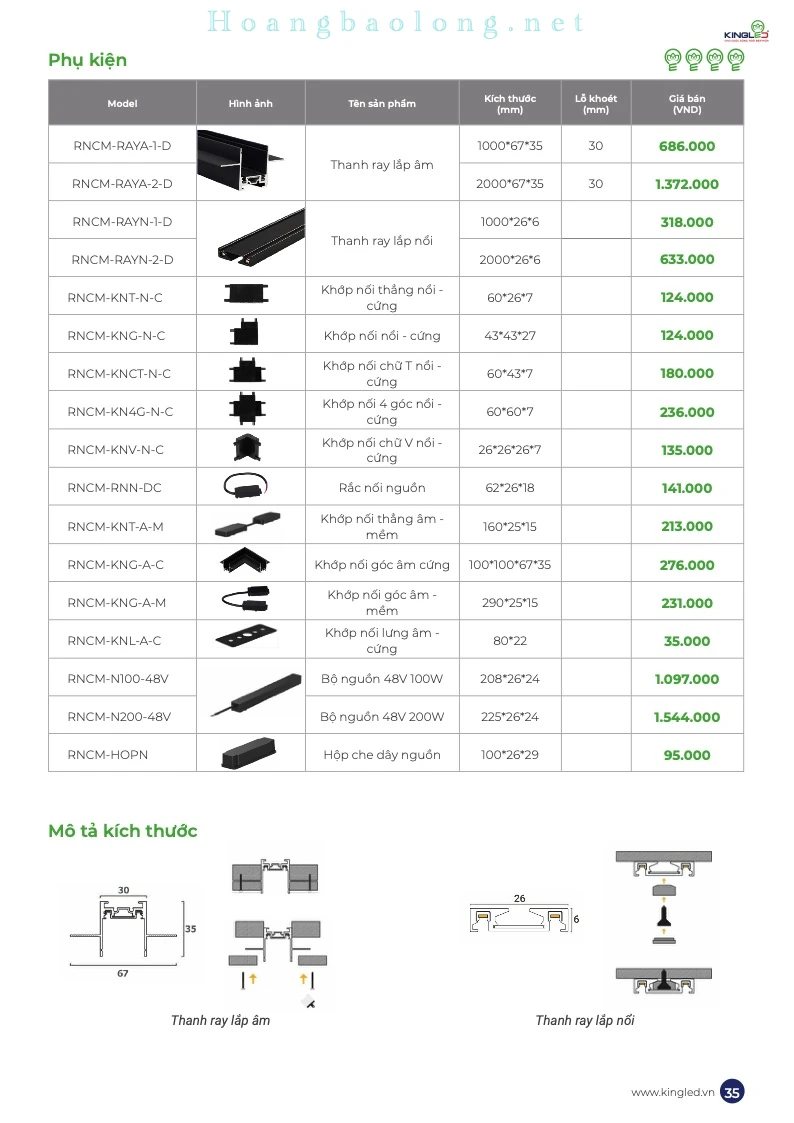

Phụ kiện đèn ray nam châm siêu mỏng KingLed

Các module đèn cần được kết hợp với thanh ray, bộ nguồn và phụ kiện đúng hệ RNCM. Giá module đèn không được hiểu là đã bao gồm toàn bộ những thành phần này.

Bảng mã, kích thước và giá phụ kiện

Thanh ray âm RAYA có chiều rộng lỗ khoét được công bố là 30 mm. Trước khi thi công, cần đối chiếu lại bản vẽ kỹ thuật và đo thực tế phụ kiện được giao.

Nguyên tắc lựa chọn phụ kiện

• Chọn ray RAYA nếu thiết kế yêu cầu lắp âm vào trần.
• Chọn ray RAYN nếu cần lắp nổi trên bề mặt hoàn thiện.
• Dùng bộ nguồn 100W hoặc 200W dựa trên tổng công suất module.
• Chọn khớp thẳng, góc, chữ T, chữ V hoặc bốn góc theo sơ đồ tuyến ray.
• Chọn đúng phụ kiện âm hoặc nổi tương ứng với loại thanh ray.
• Không trộn phụ kiện RNCM với hệ ray nam châm khác nếu chưa xác nhận khả năng tương thích.

Bảng giá đèn ray nam châm siêu mỏng KingLed

Giá từng mã module đèn

Những lưu ý khi xem bảng giá

Giá trên được trích theo Catalogue KingLed 6.2026, đã bao gồm VAT nhưng chưa trừ chiết khấu thương mại.

Khách hàng cần lưu ý:

• Giá module đèn không mặc định bao gồm thanh ray, nguồn và khớp nối.
• Chiết khấu thực tế phụ thuộc mã hàng, số lượng và chương trình bán hàng.
• Chi phí vận chuyển, lắp đặt và vật tư ngoài catalogue được tính riêng nếu có.
• Cần kiểm tra tình trạng hàng và phiên bản nhiệt độ màu trước khi đặt.
• Báo giá công trình nên lập theo toàn bộ sơ đồ ray thay vì chỉ tính số lượng đèn.

Có thể tham khảo bảng giá và Catalogue đèn KingLed để kiểm tra thêm các dòng sản phẩm khác trước khi yêu cầu báo giá thực tế.

Cách chọn đèn ray nam châm siêu mỏng KingLed

Chọn theo kiểu phân bố ánh sáng

Nếu cần ánh sáng nền rộng, nên ưu tiên module TQ có góc chiếu 100°. Nếu cần nhấn tranh, kệ hàng hoặc vật thể, có thể lựa chọn CR, CRX, RR hoặc OBR với góc chiếu từ 24° đến 30°.

Đèn thả DT phù hợp khi cần tạo điểm sáng thấp hơn mặt trần, chẳng hạn phía trên bàn, quầy hoặc khu vực trang trí.

Chọn theo công suất và quang thông

• Nhóm 6–7W có quang thông 500–550 lm, phù hợp tạo điểm nhấn nhỏ.
• Đèn RR 9W đạt 700 lm.
• Module TQ 10W đạt 900 lm.
• Các bản CR 12W và CRX 12W đạt 1.100 lm.
• Module CR 18W đạt 1.600 lm.
• Module TQ 20W đạt 1.800 lm và có góc chiếu rộng 100°.

Không nên lựa chọn chỉ dựa trên công suất. Cần tính thêm độ cao trần, khoảng cách ray, màu bề mặt, góc chiếu và độ rọi mong muốn.

Khách hàng cần chiếu điểm tuyến tính có thể tham khảo đèn ray nam châm siêu mỏng chiếu rọi KingLed 18W. Với nhu cầu ánh sáng rộng hơn, có thể xem đèn ray nam châm siêu mỏng tán quang KingLed 20W.

Chọn theo nhiệt độ màu

• 3000K – V: ánh sáng vàng, phù hợp không gian thư giãn, nhà hàng và khu vực trang trí.
• 4000K – TT: ánh sáng trung tính, phù hợp nhà ở, showroom, cửa hàng và văn phòng.
• 5700K – T: ánh sáng trắng, phù hợp không gian cần cảm giác rõ và sáng.
• Đèn thả DT: chỉ có phiên bản 3000K và 4000K theo catalogue.

Khi đặt hàng cần ghi đầy đủ mã và ký hiệu V, TT hoặc T để tránh nhận sai màu ánh sáng.

Chọn ray và bộ nguồn

Trước tiên cần xác định dùng ray âm hay ray nổi, sau đó lập sơ đồ chiều dài ray và vị trí các khớp nối. Tổng công suất của toàn bộ module trên một nguồn được tính bằng:

Tổng tải = tổng công suất của tất cả module kết nối với nguồn

Chọn nguồn 100W hoặc 200W sao cho công suất sử dụng không vượt giới hạn, đồng thời có mức dự phòng phù hợp theo hướng dẫn kỹ thuật. Hệ thống lớn nên chia thành nhiều nhánh nguồn để thuận tiện vận hành và bảo trì.

Ứng dụng của đèn ray nam châm siêu mỏng KingLed

Ứng dụng trong nhà ở

Hệ RNCM có thể sử dụng tại:

• Phòng khách.
• Phòng ăn và khu vực bàn bếp.
• Hành lang.
• Phòng làm việc.
• Khu vực trưng bày tranh và đồ trang trí.
• Không gian nội thất cần phối hợp nhiều lớp ánh sáng.

Module TQ có thể đảm nhiệm ánh sáng nền, trong khi CR, CRX, RR hoặc OBR được dùng để tạo điểm nhấn.

Ứng dụng trong công trình thương mại

Sản phẩm phù hợp với:

• Cửa hàng thời trang.
• Showroom nội thất.
• Quầy trưng bày.
• Nhà hàng và quán cà phê.
• Sảnh khách sạn.
• Phòng triển lãm.
• Văn phòng và phòng họp.
• Khu vực trưng bày vật liệu.

CRI≥90 hỗ trợ thể hiện màu sắc sản phẩm, trong khi các góc chiếu khác nhau giúp tổ chức ánh sáng theo từng khu vực chức năng.

Hướng dẫn lắp đặt hệ ray nam châm siêu mỏng KingLed

Kiểm tra trước khi thi công

Cần kiểm tra:

• Đúng hệ RNCM.
• Đúng loại ray âm hoặc ray nổi.
• Đủ chiều dài thanh ray.
• Đủ khớp nối theo sơ đồ.
• Đúng bộ nguồn 48VDC.
• Tổng công suất module không vượt tải nguồn.
• Đúng mã, công suất và nhiệt độ màu của từng đèn.
• Vị trí đặt nguồn có khả năng thông gió và tiếp cận bảo trì.
• Kết cấu trần đủ khả năng giữ ray và bộ đèn.

Ray âm cần được phối hợp với đội thi công trần từ trước khi hoàn thiện bề mặt.

Các bước lắp đặt cơ bản

1. Ngắt nguồn điện tại khu vực thi công.
2. Xác định tuyến ray và vị trí bộ nguồn.
3. Lắp ray âm hoặc ray nổi theo bản vẽ.
4. Kết nối các đoạn ray bằng đúng loại khớp nối RNCM.
5. Đấu điện lưới vào đầu vào bộ nguồn theo sơ đồ trên thiết bị.
6. Đưa đầu ra 48VDC của bộ nguồn đến thanh ray.
7. Kiểm tra cực tính, mối nối và khả năng cách điện.
8. Gắn các module lên ray khi hệ thống chưa cấp điện.
9. Đóng điện và kiểm tra lần lượt từng module.

Hệ thống nên được thiết kế và thi công bởi kỹ thuật viên điện có chuyên môn.

Lưu ý an toàn và bảo trì

• Không cấp trực tiếp điện lưới vào thanh ray hoặc module 48VDC.
• Không lắp, tháo hoặc dịch chuyển module khi hệ thống đang có điện.
• Không sử dụng nguồn khác điện áp hoặc vượt tải bộ nguồn.
• Không trộn linh kiện RNCM với hệ ray khác khi chưa xác nhận tương thích.
• Không che kín bộ nguồn hoặc đặt nguồn tại nơi tích nhiệt.
• Không lắp ở vị trí ngập nước hay chịu mưa trực tiếp.
• Kiểm tra định kỳ mối nối, khớp ray và tình trạng bộ nguồn.
• Khi vệ sinh phải ngắt điện và sử dụng khăn mềm, khô.
• Nếu đèn chập chờn hoặc nóng bất thường, cần ngắt nguồn và kiểm tra kỹ thuật.

Mua đèn ray nam châm siêu mỏng KingLed tại Hoàng Bảo Long

Chính sách sản phẩm và bảo hành

Hoàng Bảo Long hỗ trợ cung cấp module đèn, thanh ray, bộ nguồn và khớp nối theo đúng mã hệ RNCM. Khi nhận hàng, khách hàng nên kiểm tra mã sản phẩm, công suất, màu ánh sáng, số lượng phụ kiện và tình trạng ngoại quan.

Theo chính sách chung được KingLed công bố, sản phẩm đèn LED KingLed được bảo hành 24 tháng đối với lỗi từ nhà sản xuất. Thời hạn và điều kiện áp dụng cho bộ nguồn, thanh ray hoặc phụ kiện cần được xác nhận riêng theo từng mã hàng tại thời điểm mua.

Khách hàng có thể xem thêm sản phẩm tại danh mục thương hiệu đèn KingLed.

Báo giá theo cấu hình công trình

Hoàng Bảo Long hỗ trợ:

• Báo giá đủ module đèn và phụ kiện.
• Tính tổng công suất để lựa chọn nguồn.
• Tư vấn ray âm hoặc ray nổi.
• Lập danh sách khớp nối theo sơ đồ ray.
• Tư vấn nhiệt độ màu và góc chiếu.
• Chiết khấu theo số lượng.
• Báo giá cho công trình, đại lý và nhà thầu.
• Kiểm tra tồn kho theo từng mã.
• Cung cấp hóa đơn và chứng từ theo đơn hàng.

Thông tin liên hệ

Liên hệ Hoàng Bảo Long và cung cấp bản vẽ tuyến ray, loại trần, danh sách module, nhiệt độ màu cùng số lượng dự kiến để được kiểm tra cấu hình, lựa chọn bộ nguồn và nhận báo giá chiết khấu chính xác.

Câu hỏi thường gặp về đèn ray nam châm siêu mỏng KingLed

RNCM Series có những loại đèn và công suất nào?

RNCM Series gồm đèn chiếu rọi CR 6W, 12W, 18W; đèn tán quang TQ 10W, 20W; đèn chiếu rọi xoay CRX 6W, 12W; đèn rọi ray RR 9W; đèn ống bơ rọi OBR 6W và đèn thả DT 7W.

Module CR, TQ và CRX khác nhau như thế nào?

CR là module chiếu rọi dạng thanh có góc chiếu 30°. TQ là module tán quang có góc chiếu rộng 100°. CRX có góc chiếu 30° và cấu tạo cho phép thay đổi hướng chiếu, phù hợp làm nổi bật khu vực hoặc vật thể cụ thể.

Đèn RNCM có những màu ánh sáng nào?

Phần lớn module có ba lựa chọn gồm vàng 3000K, trung tính 4000K và trắng 5700K. Riêng đèn thả RNCM-7SS-DT-V/TT chỉ được công bố với hai lựa chọn 3000K và 4000K.

Nên chọn bộ nguồn 100W hay 200W?

Cần cộng công suất của tất cả module kết nối trên cùng một nguồn. Chọn nguồn có công suất đáp ứng tổng tải và mức dự phòng phù hợp. Nếu hệ thống có nhiều module hoặc tuyến ray dài, nên chia nhánh và để kỹ thuật viên kiểm tra phương án cấp nguồn.

Giá đèn đã gồm ray, nguồn, VAT và bảo hành chưa?

Giá catalogue đã bao gồm VAT nhưng chưa trừ chiết khấu thương mại. Module đèn, thanh ray, bộ nguồn và khớp nối được liệt kê thành các mã riêng nên cần lập báo giá theo cấu hình. Đèn LED KingLed áp dụng chính sách bảo hành 24 tháng đối với lỗi nhà sản xuất; phụ kiện cần xác nhận theo từng mã.
