Đèn ray nam châm KingLed RNC-SS là gì?

Đèn ray nam châm KingLed RNC-SS là hệ thống chiếu sáng module sử dụng điện áp 48VDC. Các module đèn được lắp trên thanh ray tương thích, cho phép kết hợp nhiều kiểu chiếu sáng trong cùng một hệ thống và thay đổi vị trí đèn theo nhu cầu bố trí không gian.

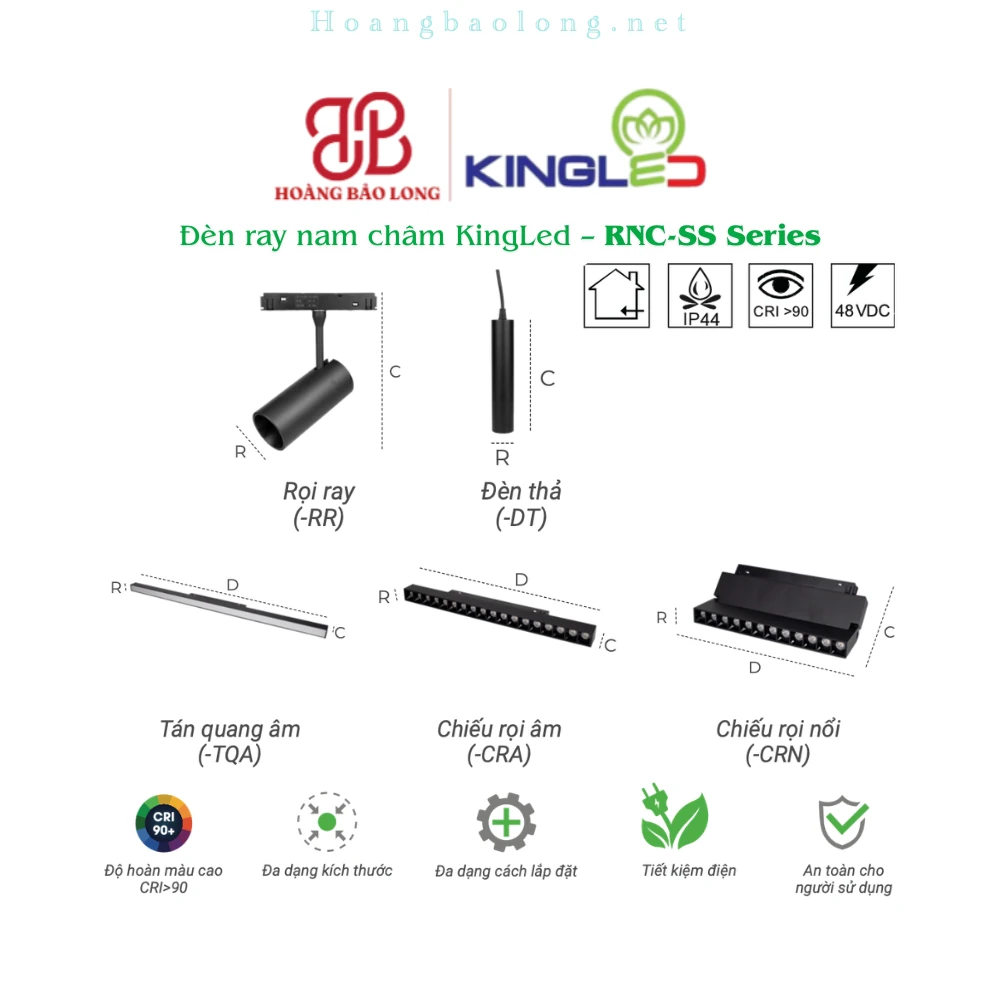

Giới thiệu RNC-SS Series

RNC-SS Series gồm năm nhóm module:

• Tán quang âm TQA.
• Chiếu rọi âm CRA.
• Chiếu rọi nổi CRN.
• Rọi ray RR.
• Đèn thả DT.

Hệ thống có thanh ray lắp âm, thanh ray lắp nổi hoặc lắp thả, khớp nối, rắc nguồn, cáp thả cùng các bộ nguồn 48V từ 100W đến 400W.

Khách hàng có thể xem toàn bộ sản phẩm cùng hệ tại danh mục đèn ray nam châm KingLed.

RNC-SS phù hợp với nhu cầu nào?

Hệ thống phù hợp với công trình cần:

• Kết hợp chiếu sáng chung và chiếu sáng điểm.
• Sử dụng ray âm, ray nổi hoặc ray treo thả.
• Điều chỉnh vị trí đèn khi thay đổi bố trí nội thất.
• Chiếu sáng kệ hàng, tranh ảnh và sản phẩm trưng bày.
• Tạo đường ray chiếu sáng đồng bộ trong không gian.
• Phối hợp nhiều công suất và kiểu module trên cùng một hệ ray.

Đặc điểm của đèn ray nam châm KingLed RNC-SS

Hệ thống sử dụng điện áp 48VDC

Các module RNC-SS hoạt động ở điện áp 48VDC và cần kết nối với bộ nguồn tương thích. Điện lưới không được cấp trực tiếp vào module hoặc thanh ray.

Hệ thống có hai loại bộ nguồn lắp trong ray công suất 100W và 200W, đồng thời có bộ nguồn ngoài 300W và 400W. Việc lựa chọn nguồn phải dựa trên tổng công suất thực tế của tất cả module kết nối.

Đa dạng phương án lắp đặt

Phụ kiện RNC-SS hỗ trợ ba phương án chính:

• Thanh ray âm dành cho thiết kế giấu thân ray trong trần.
• Thanh ray nổi lắp trực tiếp trên bề mặt hoàn thiện.
• Thanh ray treo thả kết hợp cáp thả RNC-CT.

Thanh ray âm có chiều rộng lỗ khoét 32 mm. Vì vậy, kích thước ray và phương án thi công phải được xác định trước khi hoàn thiện trần.

Năm kiểu module chiếu sáng

RNC-SS cho phép kết hợp nhiều dạng đèn:

• TQA tạo dải ánh sáng tán quang.
• CRA tạo ánh sáng chiếu rọi nhưng thân đèn nằm trong ray.
• CRN có phần chiếu sáng nhô ra khỏi thanh ray.
• RR có hình thức đèn rọi, phù hợp điều chỉnh vùng chiếu.
• DT tạo điểm sáng thả thấp hơn mặt trần.

Catalogue không công bố góc chiếu của từng module RNC-SS. Vì vậy, không nên tự bổ sung góc chiếu nếu chưa có tài liệu kỹ thuật riêng.

Chất lượng ánh sáng CRI>90

Sản phẩm có chỉ số hoàn màu CRI>90, hỗ trợ thể hiện màu sắc vật thể tương đối trung thực. Đây là đặc điểm phù hợp với showroom, cửa hàng, khu vực trưng bày vật liệu và không gian nội thất cần nhận biết màu sắc.

Ba mức nhiệt độ màu được công bố gồm:

• V: ánh sáng vàng 3000K.
• TT: ánh sáng trung tính 4000K.
• T: ánh sáng trắng 6500K.

Riêng đèn thả RNC-12SS-DT-V/TT chỉ có hai lựa chọn 3000K và 4000K.

Cấp bảo vệ IP44

Các module thuộc RNC-SS Series có cấp bảo vệ IP44. Sản phẩm phù hợp chủ yếu với không gian trong nhà và những vị trí đáp ứng điều kiện bảo vệ được công bố.

IP44 không có nghĩa là chống nước hoàn toàn. Không nên lắp sản phẩm tại nơi ngập nước, chịu mưa trực tiếp hoặc môi trường có độ ẩm vượt quá khả năng bảo vệ của thiết bị.

Các mã đèn thuộc RNC-SS Series

Module tán quang âm TQA

Nhóm TQA gồm:

• RNC-10SS-TQA-V/TT/T: công suất 10W.
• RNC-20SS-TQA-V/TT/T: công suất 20W.

Module có chiều rộng 22 mm, chiều cao 43 mm và hai lựa chọn chiều dài 300 mm hoặc 600 mm.

Module chiếu rọi âm CRA

Nhóm CRA gồm:

• RNC-6SS-CRA-V/TT/T: 6W.
• RNC-12SS-CRA-V/TT/T: 12W.
• RNC-18SS-CRA-V/TT/T: 18W.

Đây là nhóm có phần phát sáng nằm trong thân ray, phù hợp thiết kế cần hình thức gọn và ánh sáng chiếu rọi.

Module chiếu rọi nổi CRN

Nhóm CRN gồm:

• RNC-6SS-CRN-V/TT/T: 6W.
• RNC-12SS-CRN-V/TT/T: 12W.
• RNC-18SS-CRN-V/TT/T: 18W.

Phần thân chiếu sáng nhô ra khỏi ray, tạo điều kiện định hướng ánh sáng theo phương án thiết kế.

Đèn rọi ray RR và đèn thả DT

Nhóm còn lại gồm:

• RNC-7SS-RR-V/TT/T: rọi ray 7W.
• RNC-10SS-RR-V/TT/T: rọi ray 10W.
• RNC-20SS-RR-V/TT/T: rọi ray 20W.
• RNC-12SS-DT-V/TT: đèn thả 12W.

Bảng thông số kỹ thuật chung

Không nên tự bổ sung hãng chip LED, tuổi thọ, góc chiếu, hệ số công suất hoặc số lượng đóng thùng khi chưa có tài liệu xác nhận.

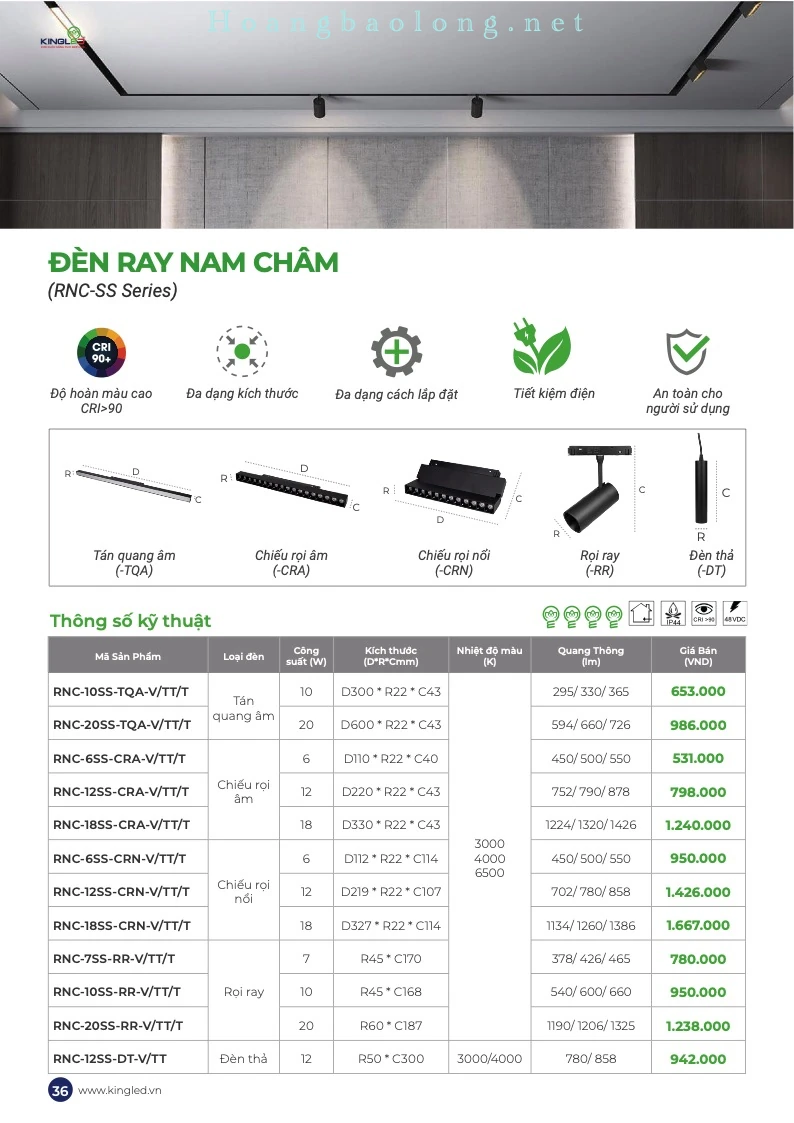

Bảng so sánh từng mã đèn

Các mức quang thông được trình bày theo đúng thứ tự nhiệt độ màu trong cùng hàng. D là chiều dài, R là chiều rộng và C là chiều cao theo ký hiệu của catalogue.

Phụ kiện đèn ray nam châm KingLed RNC-SS

Các module đèn phải được kết hợp với thanh ray, bộ nguồn và khớp nối đúng hệ RNC. Những phụ kiện này được niêm yết thành mã riêng và không mặc định đi kèm giá module.

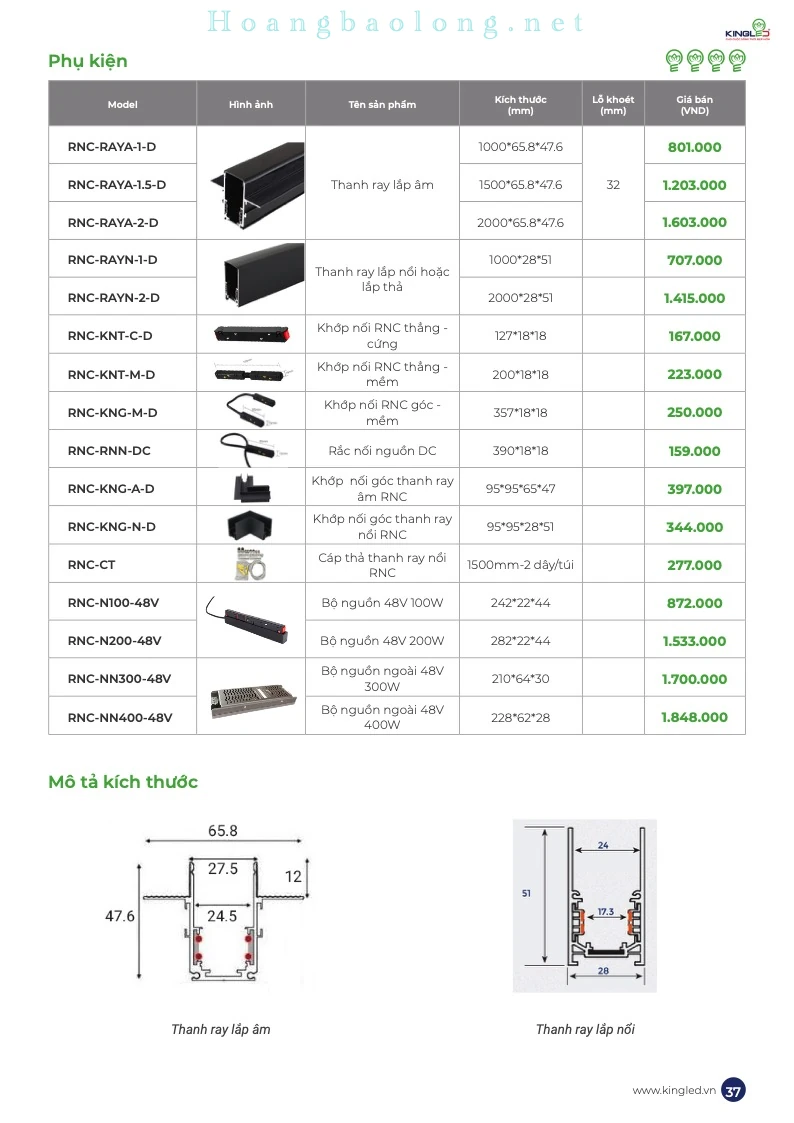

Bảng mã, kích thước và giá phụ kiện

Lựa chọn phụ kiện theo phương án lắp đặt

• Dùng RNC-RAYA cho phương án ray âm, cần chuẩn bị lỗ khoét rộng 32 mm.
• Dùng RNC-RAYN cho phương án lắp nổi hoặc treo thả.
• Khi treo ray, sử dụng cáp RNC-CT theo số điểm treo được thiết kế.
• Chọn khớp nối thẳng hoặc góc theo hình dạng tuyến ray.
• Sử dụng RNC-RNN-DC để kết nối nguồn DC theo cấu hình kỹ thuật.
• Chọn nguồn lắp trong ray hoặc nguồn ngoài dựa trên công suất và vị trí bảo trì.
• Không sử dụng phụ kiện RNCM cho hệ RNC-SS nếu chưa có xác nhận tương thích.

Bảng giá đèn ray nam châm KingLed RNC-SS

Giá từng mã module đèn

Những lưu ý khi xem bảng giá

Giá trên được trích từ Catalogue KingLed 6.2026, đã bao gồm VAT nhưng chưa trừ chiết khấu thương mại.

Khách hàng cần lưu ý:

• Giá đèn không mặc định bao gồm ray, nguồn, cáp thả hoặc khớp nối.
• Giá thực tế phụ thuộc số lượng, mã hàng và chương trình bán hàng.
• Chi phí vận chuyển và lắp đặt được tính riêng nếu có.
• Cần kiểm tra phiên bản nhiệt độ màu trước khi xác nhận đơn.
• Báo giá công trình nên được lập theo toàn bộ cấu hình hệ thống.
• Tồn kho và chiết khấu cần kiểm tra tại thời điểm mua.

Khách hàng có thể xem thêm bảng giá và Catalogue đèn KingLed trước khi yêu cầu báo giá thực tế.

Cách lựa chọn đèn ray nam châm KingLed RNC-SS

Chọn theo loại module

Module TQA phù hợp khi cần dải sáng tán quang và hình thức nằm âm trong ray. Module CRA phù hợp với nhu cầu chiếu rọi nhưng vẫn giữ thân đèn gọn trong rãnh.

CRN và RR phù hợp khi cần điều chỉnh vùng chiếu linh hoạt hơn. Đèn DT được sử dụng để tạo điểm sáng thả thấp tại bàn ăn, quầy trưng bày hoặc khu vực trang trí.

Chọn theo công suất và quang thông

Không nên chỉ dựa vào công suất. Cần so sánh quang thông thực tế:

• TQA 10W đạt 295–365 lm; TQA 20W đạt 594–726 lm.
• CRA 6W đạt 450–550 lm.
• CRA 12W đạt 752–878 lm.
• CRA 18W đạt 1.224–1.426 lm.
• CRN 6W đạt 450–550 lm.
• CRN 12W đạt 702–858 lm.
• CRN 18W đạt 1.134–1.386 lm.
• RR 7–20W đạt từ 378 đến 1.325 lm.
• Đèn thả 12W đạt 780–858 lm.

Có thể tham khảo chi tiết đèn ray nam châm chiếu rọi âm KingLed 18W và đèn ray nam châm tán quang âm KingLed 20W để so sánh hai kiểu phân bố ánh sáng trong cùng hệ.

Chọn theo nhiệt độ màu

• 3000K: tạo cảm giác ấm, phù hợp nhà ở, khách sạn, nhà hàng và khu vực trang trí.
• 4000K: ánh sáng trung tính, phù hợp cửa hàng, showroom, văn phòng và không gian sinh hoạt.
• 6500K: ánh sáng trắng, phù hợp khu vực cần cảm giác sáng rõ.
• Đèn thả DT: chỉ có 3000K và 4000K theo catalogue.

Quang thông thay đổi theo nhiệt độ màu, vì vậy cần đối chiếu đúng từng giá trị trong bảng thay vì dùng một mức quang thông chung.

Chọn thanh ray và bộ nguồn

Tổng tải được tính bằng tổng công suất của tất cả module kết nối với cùng bộ nguồn. Nguồn phải đáp ứng tổng tải và có mức dự phòng phù hợp theo thiết kế kỹ thuật.

Hệ thống có các lựa chọn:

• Nguồn lắp trong ray 100W.
• Nguồn lắp trong ray 200W.
• Nguồn ngoài 300W.
• Nguồn ngoài 400W.

Với hệ thống lớn, nên chia thành nhiều nhánh để thuận tiện cấp nguồn, kiểm tra và bảo trì.

Ứng dụng của đèn ray nam châm KingLed RNC-SS

Ứng dụng trong nhà ở

RNC-SS phù hợp với:

• Phòng khách.
• Phòng ăn và khu vực bàn bếp.
• Hành lang.
• Phòng làm việc.
• Khu vực treo tranh.
• Không gian trưng bày đồ trang trí.

Có thể dùng TQA cho ánh sáng nền, CRA hoặc CRN cho điểm nhấn và DT phía trên bàn hoặc quầy.

Ứng dụng trong công trình thương mại

Hệ thống có thể sử dụng tại:

• Showroom nội thất.
• Cửa hàng thời trang.
• Quầy trưng bày.
• Khách sạn.
• Nhà hàng và quán cà phê.
• Văn phòng.
• Phòng triển lãm.
• Khu vực giới thiệu vật liệu.

CRI>90 hỗ trợ thể hiện màu sắc hàng hóa, trong khi nhiều kiểu module giúp tổ chức các lớp ánh sáng khác nhau.

Hướng dẫn lắp đặt hệ ray nam châm KingLed RNC-SS

Kiểm tra trước khi lắp đặt

Cần kiểm tra:

• Đúng hệ RNC-SS.
• Đúng loại ray âm, ray nổi hoặc ray thả.
• Đúng chiều dài ray.
• Đủ khớp nối theo sơ đồ.
• Đúng nguồn 48VDC.
• Tổng công suất module không vượt tải nguồn.
• Đúng mã, công suất và nhiệt độ màu.
• Kết cấu trần đủ khả năng chịu tải.
• Vị trí bộ nguồn có thể tiếp cận khi bảo trì.
• Thiết bị và dây dẫn không bị hư hỏng.

Các bước lắp đặt cơ bản

1. Ngắt hoàn toàn nguồn điện khu vực thi công.
2. Xác định tuyến ray và vị trí bộ nguồn.
3. Chuẩn bị lỗ khoét 32 mm nếu dùng thanh ray âm.
4. Cố định ray vào kết cấu trần theo bản vẽ kỹ thuật.
5. Lắp khớp nối thẳng, khớp góc hoặc cáp thả tương ứng.
6. Đấu đầu vào bộ nguồn theo sơ đồ và thông số trên thiết bị.
7. Kết nối đầu ra 48VDC với hệ ray.
8. Kiểm tra cực tính và độ chắc chắn của các mối nối.
9. Gắn module vào ray khi hệ thống chưa cấp điện.
10. Đóng điện và kiểm tra lần lượt từng module.

Ray âm cần được phối hợp với đội thi công trần trước khi hoàn thiện bề mặt. Hệ thống nên do kỹ thuật viên điện có chuyên môn thực hiện.

Lưu ý an toàn và bảo trì

• Không cấp trực tiếp điện lưới vào module hoặc thanh ray 48VDC.
• Không lắp, tháo hoặc di chuyển đèn khi hệ thống đang có điện.
• Không sử dụng bộ nguồn sai điện áp.
• Không để tổng tải vượt công suất nguồn.
• Không trộn module hoặc phụ kiện RNC với RNCM.
• Không che kín bộ nguồn hoặc đặt tại nơi tích nhiệt.
• Không sử dụng tại vị trí ngập nước hoặc chịu mưa trực tiếp.
• Kiểm tra định kỳ khớp nối, ray, dây dẫn và bộ nguồn.
• Vệ sinh khi đã ngắt điện và thiết bị nguội hoàn toàn.
• Ngắt nguồn nếu hệ thống chập chờn, phát nhiệt hoặc có dấu hiệu bất thường.

Mua đèn ray nam châm KingLed RNC-SS tại Hoàng Bảo Long

Chính sách sản phẩm và bảo hành

Hoàng Bảo Long hỗ trợ cung cấp module đèn, thanh ray, khớp nối, cáp thả và bộ nguồn theo đúng hệ RNC-SS. Khách hàng nên kiểm tra mã hàng, công suất, nhiệt độ màu và số lượng phụ kiện ngay khi nhận hàng.

Theo chính sách chung được KingLed công bố, sản phẩm đèn LED KingLed được bảo hành 24 tháng đối với lỗi từ nhà sản xuất. Điều kiện bảo hành của bộ nguồn, thanh ray và phụ kiện cần được kiểm tra riêng theo từng mã.

Khách hàng có thể xem thêm các dòng sản phẩm tại danh mục thương hiệu đèn KingLed.

Báo giá theo cấu hình hệ thống

Hoàng Bảo Long hỗ trợ:

• Báo giá theo đúng mã RNC-SS.
• Tư vấn lựa chọn module.
• Tính tổng công suất nguồn.
• Tư vấn ray âm, ray nổi hoặc ray thả.
• Bóc tách khớp nối theo sơ đồ.
• Tư vấn màu ánh sáng.
• Chiết khấu theo số lượng.
• Báo giá dự án và công trình.
• Kiểm tra tồn kho trước khi giao.
• Cung cấp hóa đơn, chứng từ theo đơn hàng.

Thông tin liên hệ

Liên hệ Hoàng Bảo Long qua Hotline/Zalo 0934.18.19.79 và cung cấp bản vẽ tuyến ray, loại trần, số lượng module cùng màu ánh sáng dự kiến để được kiểm tra cấu hình, lựa chọn bộ nguồn và nhận báo giá chiết khấu thực tế.

Câu hỏi thường gặp về đèn ray nam châm KingLed RNC-SS

RNC-SS Series có bao nhiêu mã đèn?

RNC-SS Series có 12 mã đèn, gồm hai mã tán quang âm, ba mã chiếu rọi âm, ba mã chiếu rọi nổi, ba mã rọi ray và một mã đèn thả. Công suất trải từ 6W đến 20W.

TQA, CRA, CRN, RR và DT khác nhau như thế nào?

TQA là module tán quang âm; CRA là module chiếu rọi nằm âm trong ray; CRN là module chiếu rọi nổi; RR là đèn rọi ray; DT là đèn thả. Catalogue không công bố góc chiếu nên cần dùng tài liệu kỹ thuật riêng nếu thiết kế yêu cầu thông số này.

Đèn RNC-SS có những màu ánh sáng nào?

Phần lớn các mã có ba lựa chọn: vàng 3000K, trung tính 4000K và trắng 6500K. Riêng RNC-12SS-DT-V/TT chỉ có hai màu 3000K và 4000K.

Nên lựa chọn nguồn 100W, 200W, 300W hay 400W?

Cần cộng công suất của tất cả module trên từng nhánh ray, sau đó chọn bộ nguồn đáp ứng tổng tải và mức dự phòng phù hợp. Nguồn 100W và 200W là dạng lắp trong ray; nguồn 300W và 400W là bộ nguồn ngoài.

Giá đèn đã bao gồm ray, nguồn, VAT và bảo hành chưa?

Giá catalogue đã bao gồm VAT nhưng chưa trừ chiết khấu. Module đèn, ray, nguồn, cáp thả và khớp nối là các mã riêng nên cần báo giá theo cấu hình. Đèn LED KingLed áp dụng chính sách bảo hành 24 tháng đối với lỗi nhà sản xuất; phụ kiện cần xác nhận riêng.
