Quạt hút âm trần KingLed

Quạt hút âm trần KingLed QHATR Series gồm ba kích thước lỗ khoét 200 × 200, 250 × 250 và 300 × 300 mm, cùng ống gió ra Ø100 mm. Lưu lượng từ 180 đến 280 m³/h, độ ồn 40–42 dB, động cơ dây đồng 100% và vòng bi giúp sản phẩm phù hợp thông gió không gian kín.

Quạt hút âm trần KingLed QHATR Series là gì?

Quạt hút âm trần KingLed QHATR Series là dòng quạt thông gió được lắp vào trần, kết nối với đường ống Ø100 mm để đưa không khí từ bên trong ra khu vực thoát phù hợp.

Thiết kế lắp âm giúp phần thân quạt nằm phía trên trần, trong khi mặt hút hình vuông được bố trí gọn trên bề mặt. Sản phẩm phù hợp những công trình không có vị trí lắp quạt trực tiếp xuyên tường hoặc cần dẫn khí đến vị trí xả khác.

Giới thiệu QHATR Series

QHATR Series gồm ba model:

• QHATR-01-20: 35W, lưu lượng 180 m³/h.
• QHATR-01-25: 35W, lưu lượng 230 m³/h.
• QHATR-01-30: 40W, lưu lượng 280 m³/h.

Ba model có cùng đường kính ống gió ra Ø100 mm nhưng khác nhau về kích thước mặt quạt, lỗ khoét, chiều sâu, tốc độ gió, lưu lượng và độ ồn.

QHATR Series phù hợp với nhu cầu nào?

Sản phẩm phù hợp với những khu vực cần hỗ trợ trao đổi không khí qua hệ thống ống dẫn như:

• Phòng tắm và nhà vệ sinh.
• Phòng giặt hoặc khu vực phơi đồ trong nhà.
• Phòng thay đồ.
• Kho nhỏ.
• Văn phòng.
• Cửa hàng.
• Phòng kỹ thuật nhỏ.
• Khu vực phụ trợ thiếu thông gió tự nhiên.
• Không gian có trần giả và đường ống thoát khí.

Hiệu quả thực tế phụ thuộc thể tích phòng, chiều dài ống, số lượng đoạn gấp, trở lực đường gió và khả năng cấp khí bù.

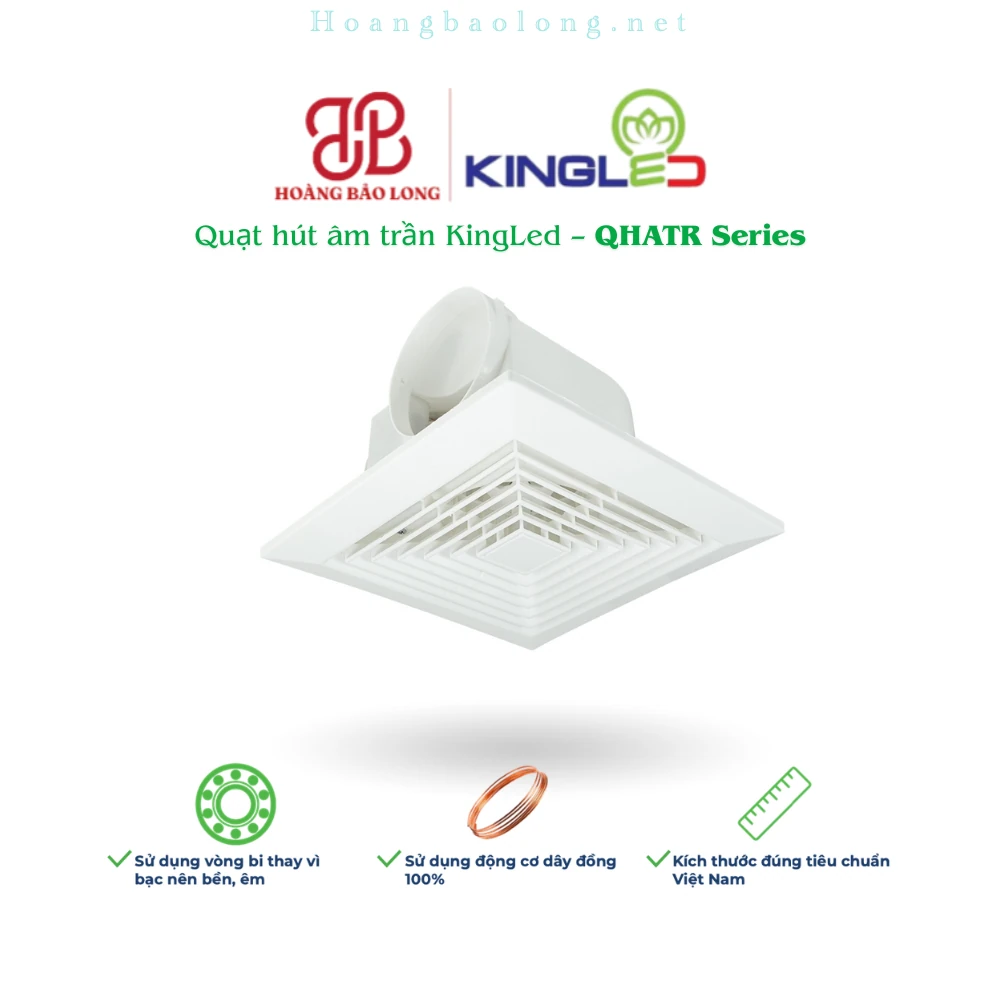

Đặc điểm nổi bật của quạt hút âm trần KingLed

Sử dụng vòng bi thay cho bạc

Catalogue giới thiệu QHATR Series sử dụng vòng bi thay cho bạc, hướng đến khả năng vận hành bền và êm hơn.

Độ ồn danh định của các model nằm trong khoảng 40–42 dB. Tuy nhiên, tiếng ồn thực tế còn chịu ảnh hưởng bởi:

• Độ chắc chắn của trần.
• Chất lượng cố định thân quạt.
• Chiều dài và kết cấu ống gió.
• Hiện tượng cộng hưởng trên trần.
• Bụi bẩn bám trên cánh.
• Tình trạng vòng bi sau thời gian sử dụng.

Khi quạt rung hoặc phát tiếng kêu bất thường, cần ngắt điện và kiểm tra thay vì tiếp tục vận hành.

Động cơ dây đồng 100%

Động cơ được catalogue công bố sử dụng dây đồng 100%. Đây là đặc điểm chung áp dụng cho cả ba model trong QHATR Series.

Catalogue không công bố:

• Loại động cơ.
• Tốc độ quay tính theo vòng/phút.
• Hiệu suất động cơ.
• Cấp cách điện.
• Điện áp hoạt động.
• Tần số.
• Hệ số công suất.
• Cơ chế bảo vệ quá nhiệt.

Vì vậy, các thông số này cần được xác nhận qua tem sản phẩm hoặc datasheet, không nên lấy thông tin của dòng quạt khác để áp dụng cho QHATR.

Kích thước theo tiêu chuẩn Việt Nam

Catalogue mô tả QHATR Series có kích thước đúng tiêu chuẩn Việt Nam. Ba kích thước lỗ khoét được công bố gồm:

• 200 × 200 mm.
• 250 × 250 mm.
• 300 × 300 mm.

Catalogue không dẫn số hiệu tiêu chuẩn cụ thể. Người mua vẫn cần đo lỗ khoét, chiều sâu trần và khoảng trống phía trên trước khi lựa chọn.

Cùng sử dụng ống gió Ø100 mm

Cả ba model đều có đường kính ống gió ra Ø100 mm. Điều này giúp quá trình chuẩn bị đường ống thống nhất hơn khi công trình sử dụng nhiều kích thước mặt quạt.

Tuy nhiên, lưu lượng thực tế có thể giảm nếu:

• Ống gió quá dài.
• Đường ống có nhiều đoạn gấp.
• Ống bị móp hoặc thu hẹp.
• Miệng xả bị che.
• Lưới chắn bám nhiều bụi.
• Không gian không có đường cấp khí bù.

Catalogue không công bố cột áp hoặc đường đặc tính lưu lượng – áp suất. Vì vậy, không nên mặc định quạt vẫn đạt lưu lượng danh định với mọi đường ống.

Lưu lượng gió từ 180 đến 280 m³/h

Lưu lượng được công bố theo từng mã:

• QHATR-01-20: 180 m³/h.
• QHATR-01-25: 230 m³/h.
• QHATR-01-30: 280 m³/h.

Hai model QHATR-01-20 và QHATR-01-25 cùng công suất 35W nhưng bản QHATR-01-25 có lưu lượng cao hơn 50 m³/h. Do đó, không nên lựa chọn chỉ dựa vào công suất điện.

Độ ồn từ 40 đến 42 dB

QHATR-01-20 có độ ồn danh định 40 dB, thấp nhất trong nhóm. Hai model còn lại được công bố 42 dB.

Catalogue không nêu khoảng cách đo, điều kiện đường ống hoặc môi trường thử nghiệm. Các giá trị này nên dùng để so sánh nội bộ giữa ba model thay vì xem là cam kết độ ồn trong mọi công trình.

Các mã quạt hút âm trần KingLed QHATR Series

Quạt hút âm trần QHATR-01-20

QHATR-01-20 có công suất 35W, kích thước tổng thể 240 × 240 × 140 mm và lỗ khoét 200 × 200 mm.

Thông số vận hành:

• Đường kính ống gió ra: Ø100 mm.
• Tốc độ gió: 6,5 m/s.
• Lưu lượng gió: 180 m³/h.
• Độ ồn: 40 dB.
• Giá catalogue: 435.000 đồng.

Đây là model có kích thước mặt, lưu lượng, độ ồn và giá thấp nhất trong QHATR Series.

Quạt hút âm trần QHATR-01-25

QHATR-01-25 có công suất 35W, kích thước 300 × 300 × 147 mm và sử dụng lỗ khoét 250 × 250 mm.

Thông số vận hành:

• Đường kính ống gió ra: Ø100 mm.
• Tốc độ gió: 8,5 m/s.
• Lưu lượng gió: 230 m³/h.
• Độ ồn: 42 dB.
• Giá catalogue: 522.000 đồng.

So với QHATR-01-20, model này giữ nguyên công suất 35W nhưng tăng 50 m³/h lưu lượng và sử dụng mặt quạt lớn hơn.

Quạt hút âm trần QHATR-01-30

QHATR-01-30 có công suất 40W, kích thước 340 × 340 × 123 mm và lỗ khoét 300 × 300 mm.

Thông số vận hành:

• Đường kính ống gió ra: Ø100 mm.
• Tốc độ gió: 9,5 m/s.
• Lưu lượng gió: 280 m³/h.
• Độ ồn: 42 dB.
• Giá catalogue: 565.000 đồng.

Đây là model có lưu lượng và tốc độ gió lớn nhất. Chiều sâu được công bố là 123 mm, thấp hơn bản QHATR-01-25 có chiều sâu 147 mm; cần giữ nguyên số liệu này khi đối chiếu lắp đặt.

Phụ kiện tương thích với QHATR Series

Catalogue không liệt kê phụ kiện hoặc giá phụ kiện riêng cho ba model. Bảng sản phẩm không thể hiện:

• Ống gió mềm hoặc ống cứng Ø100 mm.
• Co nối.
• Van một chiều.
• Miệng gió ngoài trời.
• Lưới chống côn trùng.
• Đai siết ống.
• Công tắc.
• Bộ hẹn giờ.
• Cảm biến độ ẩm.
• Dây nguồn.
• Vít và khung cố định.

Khi đặt hàng, khách hàng cần xác nhận cấu hình trong hộp và chuẩn bị riêng vật tư đường ống phù hợp với công trình.

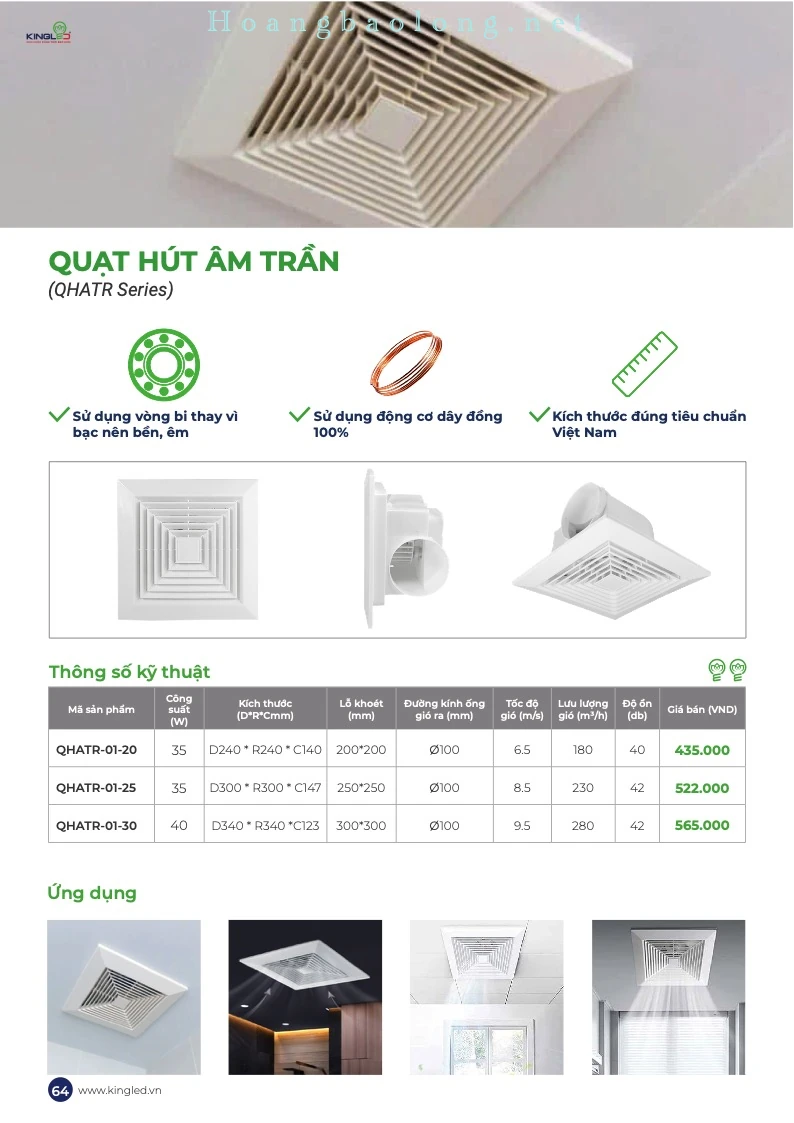

Bảng thông số kỹ thuật quạt hút âm trần KingLed

Thông số kỹ thuật chung

Catalogue không công bố điện áp, tần số, tốc độ quay, IP, trọng lượng, cấp cách điện, cột áp, chiều dài dây điện hoặc thời hạn bảo hành riêng.

So sánh thông số từng mã sản phẩm

So sánh lưu lượng trên công suất

Đây là phép tính từ số liệu catalogue, không phải chỉ số hiệu suất chính thức của nhà sản xuất. Kết quả thực tế có thể giảm do trở lực đường ống.

Bảng giá quạt hút âm trần KingLed mới nhất

Giá từng mã sản phẩm

Khách hàng có thể đối chiếu thêm tại bảng giá và Catalogue KingLed mới nhất.

Những lưu ý khi xem bảng giá

Giá trên là giá catalogue, đã bao gồm VAT nhưng chưa trừ chiết khấu thương mại.

Giá thanh toán thực tế có thể thay đổi theo:

• Mã và kích thước sản phẩm.
• Số lượng đặt hàng.
• Chương trình bán hàng.
• Chính sách chiết khấu.
• Tình trạng tồn kho.
• Chi phí vận chuyển.
• Chi phí ống gió và phụ kiện.
• Yêu cầu thi công nếu có.

Catalogue không liệt kê giá phụ kiện đường ống. Khách hàng cần liên hệ để nhận báo giá tại thời điểm mua.

Cách lựa chọn quạt hút âm trần KingLed phù hợp

Chọn theo kích thước lỗ khoét

Kích thước lỗ khoét phải tương ứng với từng model:

• Lỗ 200 × 200 mm: QHATR-01-20.
• Lỗ 250 × 250 mm: QHATR-01-25.
• Lỗ 300 × 300 mm: QHATR-01-30.

Ngoài chiều dài và chiều rộng, cần kiểm tra chiều sâu phía trên trần:

• QHATR-01-20 cần đối chiếu thân sâu 140 mm.
• QHATR-01-25 có chiều sâu 147 mm.
• QHATR-01-30 có chiều sâu 123 mm.

Phía trên trần còn cần thêm không gian cho đầu nối và đường ống Ø100 mm.

Chọn theo lưu lượng gió

Có thể xác định lưu lượng sơ bộ bằng công thức:

Lưu lượng cần thiết = Thể tích phòng × Số lần trao đổi không khí mỗi giờ

Số lần trao đổi không khí phụ thuộc công năng và yêu cầu thiết kế. Nếu không có bản tính, khách hàng nên cung cấp chiều dài, chiều rộng, chiều cao và mục đích sử dụng của phòng.

Chọn theo độ ồn

QHATR-01-20 có độ ồn thấp nhất ở mức 40 dB. QHATR-01-25 và QHATR-01-30 cùng được công bố 42 dB.

Nếu khu vực nhạy cảm với tiếng ồn, ngoài thông số catalogue cần hạn chế rung truyền lên trần, lựa chọn đường ống phù hợp và cố định chắc chắn các mối nối.

Chọn theo hệ thống ống gió

Cả ba model sử dụng đầu ra Ø100 mm. Khi thiết kế đường ống cần kiểm tra:

• Chiều dài tuyến ống.
• Số lượng co và đoạn gấp.
• Vị trí miệng xả.
• Khả năng thoát nước ngưng.
• Độ kín tại các mối nối.
• Khả năng vệ sinh.
• Khoảng cách đến khu vực cần tránh mùi.
• Không gian phía trên trần.

Không nên thu nhỏ đường kính ống nếu chưa có tính toán vì có thể tăng trở lực và giảm lưu lượng.

Chọn theo môi trường lắp đặt

Catalogue không công bố cấp IP. Nếu lắp tại phòng tắm hoặc khu vực ẩm, cần đặt quạt ngoài vùng nước bắn trực tiếp và tuân thủ yêu cầu an toàn điện.

Không nên suy diễn rằng mặt quạt kín hoặc lắp trên trần đồng nghĩa với khả năng chống nước.

Ứng dụng của quạt hút âm trần KingLed

Phòng tắm và nhà vệ sinh

QHATR Series có thể hỗ trợ hút hơi ẩm, mùi và không khí tù đọng trong phòng tắm hoặc nhà vệ sinh có trần giả.

Quạt cần được kết nối với đường ống Ø100 mm dẫn đến vị trí xả phù hợp. Không xả khí ẩm vào khoảng trần kín vì có thể gây ngưng tụ và ảnh hưởng vật liệu phía trên.

Văn phòng, cửa hàng và phòng phụ trợ

Sản phẩm có thể sử dụng tại:

• Văn phòng nhỏ.
• Phòng họp.
• Cửa hàng.
• Phòng thay đồ.
• Kho phụ.
• Phòng nghỉ nhân viên.
• Hành lang kín.
• Khu vực vệ sinh của công trình thương mại.

Cần bảo đảm không gian có đường cấp khí bù để quá trình hút khí hoạt động hiệu quả.

Phòng giặt và khu vực sinh hoạt

Quạt có thể hỗ trợ giảm độ bí tại phòng giặt, khu phơi trong nhà hoặc phòng phụ thiếu cửa sổ. Vị trí miệng hút nên được bố trí gần khu vực phát sinh hơi ẩm nhưng vẫn đáp ứng yêu cầu an toàn điện.

Các dòng sản phẩm liên quan

Nếu vị trí có thể thoát khí trực tiếp xuyên tường và không cần đường ống trên trần, khách hàng có thể tham khảo quạt hút âm tường KingLed.

Với phòng tắm cần kết hợp thông gió, chiếu sáng và làm mát, có thể xem thêm quạt mát nhà tắm KingLed.

Hướng dẫn lắp đặt và sử dụng quạt hút âm trần KingLed

Kiểm tra trước khi lắp đặt

Cần kiểm tra:

• Đúng mã sản phẩm.
• Đúng kích thước lỗ khoét.
• Đủ khoảng trống phía trên trần.
• Đúng đường kính ống Ø100 mm.
• Điện áp ghi trên tem sản phẩm.
• Kết cấu trần đủ chắc chắn.
• Đường ống không bị bịt kín.
• Vị trí miệng xả phù hợp.
• Mặt quạt và dây điện không bị hư hỏng.
• Có cửa thăm hoặc phương án tiếp cận bảo trì.
• Vị trí không chịu nước phun trực tiếp.

Các bước lắp đặt cơ bản

1. Ngắt hoàn toàn nguồn điện.
2. Xác định vị trí quạt và tuyến ống gió.
3. Kiểm tra phía trên trần không có vật cản.
4. Đánh dấu lỗ khoét theo đúng model.
5. Tạo lỗ vuông và gia cố nếu cần.
6. Kết nối ống Ø100 mm với đầu ra của quạt.
7. Cố định và làm kín mối nối ống.
8. Đưa thân quạt vào vị trí.
9. Cố định quạt chắc chắn với kết cấu chịu lực.
10. Đấu điện theo sơ đồ và tem sản phẩm.
11. Lắp mặt quạt.
12. Kiểm tra cánh quạt không bị vướng.
13. Đóng điện và thử hoạt động.
14. Kiểm tra chiều hút, tiếng ồn và độ rung.

Người không có chuyên môn điện nên sử dụng kỹ thuật viên để thi công.

Lưu ý an toàn và bảo trì

• Không lắp đặt khi còn điện.
• Không treo toàn bộ tải trọng quạt lên tấm trần yếu.
• Không sử dụng sai điện áp.
• Không lắp tại vùng nước phun trực tiếp khi chưa xác nhận cấp IP.
• Không thu nhỏ ống gió tùy ý.
• Không để đường ống bị gấp hoặc bóp méo.
• Không xả khí ẩm vào khoảng trần kín.
• Không dùng nước xịt trực tiếp vào động cơ.
• Không đưa tay hoặc vật cứng vào cánh quạt đang quay.
• Vệ sinh mặt hút và cánh quạt định kỳ.
• Kiểm tra mối nối ống, vít cố định và tiếng rung.
• Ngừng sử dụng nếu có mùi khét hoặc nhiệt độ bất thường.

Mua quạt hút âm trần KingLed tại Hoàng Bảo Long

Chính sách sản phẩm và bảo hành

Hoàng Bảo Long hỗ trợ cung cấp sản phẩm theo đúng mã, kích thước lỗ khoét và lưu lượng khách hàng lựa chọn. Khi nhận hàng cần kiểm tra mã sản phẩm, kích thước, đầu nối Ø100 mm và tình trạng ngoại quan.

Khách hàng có thể xem thêm thông tin tại danh mục thương hiệu KingLed.

Catalogue không công bố thời hạn bảo hành riêng cho QHATR Series. Không nên tự động áp dụng thời hạn bảo hành của sản phẩm đèn LED cho quạt hút. Chính sách cụ thể cần được xác nhận theo đúng mã và thời điểm mua.

Báo giá và chiết khấu theo số lượng

Hoàng Bảo Long hỗ trợ:

• Báo giá theo mã QHATR.
• Tư vấn kích thước lỗ khoét.
• So sánh lưu lượng và độ ồn.
• Kiểm tra đầu nối ống gió.
• Kiểm tra tồn kho.
• Chiết khấu theo số lượng.
• Báo giá công trình.
• Tư vấn sản phẩm thay thế.
• Phối hợp lựa chọn vật tư đường ống.
• Cung cấp hóa đơn và chứng từ theo đơn hàng.

Thông tin liên hệ

Liên hệ Hotline/Zalo 0934.18.19.79 để lựa chọn đúng kích thước quạt hút âm trần KingLed, kiểm tra tồn kho và nhận báo giá chiết khấu theo số lượng thực tế.

Câu hỏi thường gặp về quạt hút âm trần KingLed

QHATR Series có những mã và kích thước nào?

Dòng sản phẩm gồm QHATR-01-20 kích thước 240 × 240 × 140 mm, QHATR-01-25 kích thước 300 × 300 × 147 mm và QHATR-01-30 kích thước 340 × 340 × 123 mm.

Ba model sử dụng ống gió đường kính bao nhiêu?

Cả QHATR-01-20, QHATR-01-25 và QHATR-01-30 đều sử dụng đầu nối ống gió ra Ø100 mm. Catalogue không liệt kê ống gió đi kèm.

Model nào có lưu lượng và độ ồn thấp nhất?

QHATR-01-20 có lưu lượng thấp nhất 180 m³/h và đồng thời có độ ồn thấp nhất 40 dB. QHATR-01-30 có lưu lượng lớn nhất 280 m³/h.

Quạt QHATR có lắp trong phòng tắm được không?

Có thể dùng để hỗ trợ thông gió phòng tắm, nhưng catalogue không công bố cấp IP. Quạt không nên đặt tại vùng nước phun trực tiếp; đường ống phải dẫn khí ẩm đến vị trí xả phù hợp.

Giá quạt đã bao gồm VAT, ống gió và bảo hành chưa?

Giá catalogue từ 435.000 đến 565.000 đồng đã bao gồm VAT nhưng chưa trừ chiết khấu. Catalogue không liệt kê ống gió hoặc phụ kiện và không công bố thời hạn bảo hành riêng; khách hàng cần xác nhận khi đặt mua.
